管中型防倒灌器河南安装现场
收藏

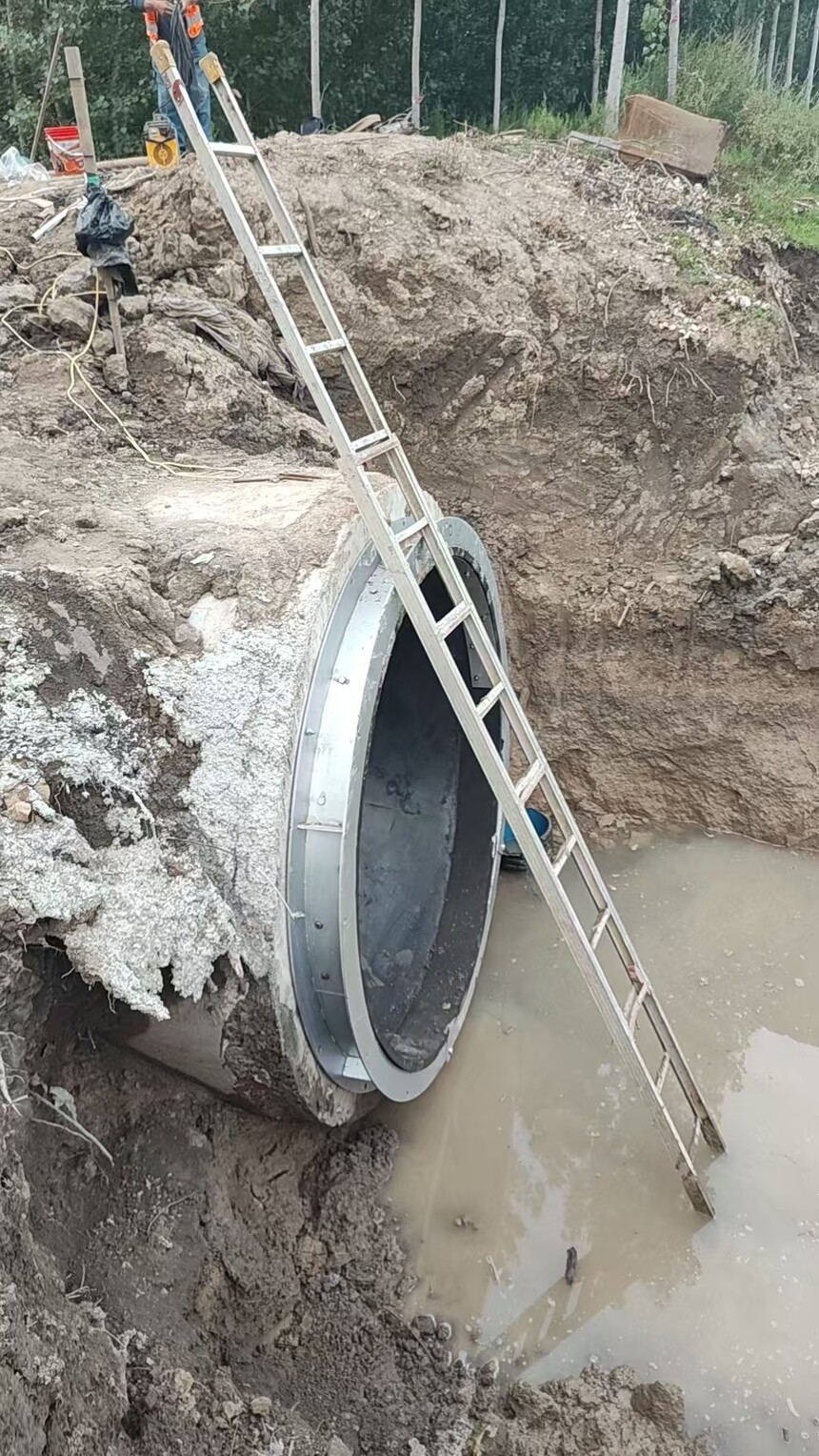

管中型防倒灌器河南安装现场 管中型防倒灌器是近年来市政排水管网、内河防洪排涝领域应用日益广泛的一体式智能防倒灌设备，主要功能为解决外河涨水、潮汐顶托导致的管网排水不畅、河水倒灌进城问题。不同于传统的拍门、堰门等防倒灌设施，管中型防倒灌器可以直接安装在排水管道内部，无需改造原有管道结构，占用空间小，响应速度快，能够依靠水力自动启闭，也可配套电动控制模块实现远程调控，适配管径范围广，是中小管径排水口防倒灌改造的最优方案之一。 本次焦作市安装项目位于焦作市主城区南部解放路滨河路段排水主干管出口，项目建设背景为近年来焦作市城区雨季内涝风险有所提升，该排水口直接汇入沙河，汛期沙河水位上涨时常顶托排水，导致上游城区路段积水，本次改造旨在通过新增管中型防倒灌器解决倒灌问题，提升区域防洪排涝能力。项目由焦作市市政工程管理处牵头实施，设备供货与安装由具备市政给排水专业资质的施工单位承接，本次安装作业针对管径1.2米的钢筋混凝土排水主干管，工期要求在7天内完成，尽量减少对周边交通与居民生活的影响。 进场安装前，项目团队完成了三项核心准备工作：第一是现场勘测复核，技术人员使用管道CCTV检测设备对目标管道内部情况进行全面排查，确认管道内部无大面积淤积、管壁结构完整，管径偏差在设备安装允许范围，同时测量记录了管道坡度、出口井位尺寸、周边管线分布等参数，比对设备设计尺寸确认匹配性；第二是作业条件准备，协调交管部门对作业区域半幅围挡封闭，提前抽排管道内部积水，清理出口检查井内淤积杂物，接通临时施工用电，落实安全生产防护措施，在作业周边设置警示标识，配备救生、通风设备，保障有限空间作业安全；第三是设备验收吊装，管中型防倒灌器整体运抵现场后，技术人员核对设备型号、尺寸、配件清单，检查设备主体钢结构防腐层、密封胶条、启闭部件是否存在运输损伤，确认合格后使用汽车吊将设备吊运至检查井旁，等待安装就位。 管中型防倒灌器河南安装现场 在设备就位前，施工人员首先对管道安装位置的内壁进行打磨清理，去除管壁附着的淤泥、砂浆结块与凸起杂物，保证安装位置管壁平整，避免影响设备密封效果。针对管道内径局部偏差位置，采用水泥砂浆进行找平处理，确保设备安装后与管壁贴合紧密。预处理完成后，再次核对安装中心标记，确认设备安装位置符合设计要求，距离管道出口的位置满足操作与后期维护需求。 本次安装采用分段就位拼接方式，由于设备外径匹配1.2米管道，整体长度超过3米，无法直接从检查井整体吊入，因此将设备分为两段运入管道内部，在安装位置完成现场拼接。施工人员进入管道内部，配合外部吊装将设备段逐步就位，调整设备中心与管道中心重合，调整水平度符合设计要求后，先采用临时支撑固定设备位置，再通过膨胀螺栓将设备端部法兰与管道内壁进行初步固定，拼接部位采用防水密封胶填充，螺栓均匀紧固，保证拼接位置不渗漏。 设备主体固定完成后，施工人员对设备外壁与管道内壁之间的环形间隙进行填充密封处理，本次项目采用微膨胀防水混凝土填充，填充过程中逐层振捣密实，避免留下空隙，保证间隙填充强度与防水性能。填充完成后，将表面抹平，待混凝土初凝后进行湿养护，防止开裂。设备活动门板与门框之间的密封胶条再次进行调整，保证门板关闭时胶条能够均匀压紧，无局部缝隙，满足密封防倒灌要求。
本次安装作业严格执行市政给排水工程施工质量验收规范，落实全程质量管控：每一道工序完成后都由现场监理工程师进行验收，合格后方可进入下一道工序，设备拼接间隙、密封处理、混凝土强度等关键指标都进行现场检测，留存检测记录与影像资料，安装完成后形成完整的安装验收资料，移交建设单位存档。 安全管理方面，本次作业属于有限空间作业，严格执行“先通风、再检测、后作业”的规范，作业前对管道内部有害气体进行检测，合格后方可进入作业，作业过程中持续通风，安排专人在外监护，配备应急救援器材，作业人员全部持证上岗，落实安全生产交底，整个安装过程未发生任何安全事故。 本次焦作项目管中型防倒灌器安装工作按照预定工期完成，安装完成后经过连续72小时功能性试验，在模拟外河高水位条件下无渗漏，门板启闭动作准确，自动防倒灌功能正常，顺利通过建设单位与监理单位的联合验收。投入使用后，经过一次区域性强降雨检验，沙河水位超过排水口内水位约1.2米，防倒灌器成功关闭，未发生河水倒灌，上游城区路段未出现积水，达到了项目预期改造目标。 管中型防倒灌器在本项目的成功应用，为焦作市中小管径排水口防倒灌改造提供了可复制的经验，相较于新建防倒灌闸站，该方案施工周期短、投资成本低、对原有设施改动小，适合老城区排水系统的防洪改造，具备良好的推广应用价值。
|
