工程案例｜石家庄调蓄池真空冲洗隔膜阀安装项目

设备制造安装单位：无锡浩润环保科技有限公司

一、项目概况

本项目为石家庄市雨污分流改造配套调蓄池工程，调蓄池承担城区雨水、合流污水调蓄任务，削减雨季溢流污染，提升城市防洪排涝能力。调蓄池长期运行过程中，池底容易沉积泥沙、悬浮物，造成有效容积下降，传统人工清淤作业空间受限、安全风险高、运维成本大。

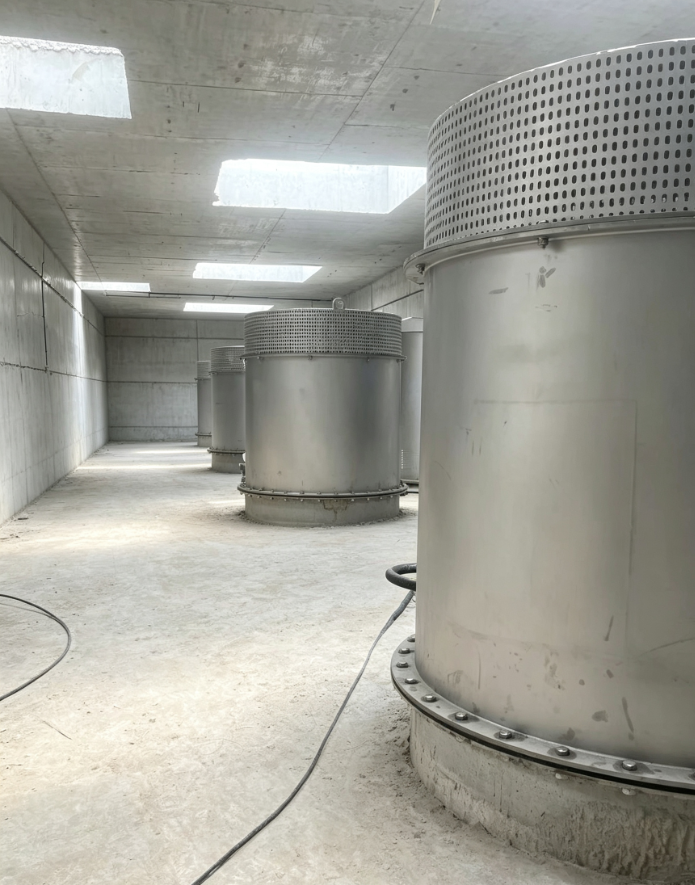

经方案对比，项目选用真空冲洗隔膜阀系统作为调蓄池廊道自动冲洗设备，由无锡浩润环保科技有限公司提供全套真空冲洗隔膜阀设备、现场安装、气密性检测、PLC 自控系统调试及技术交付工作。项目现场位于石家庄地下调蓄池，池体为混凝土廊道结构，多组存水室布置，设备安装空间狭小，对吊装、密封、现场调试要求高。

二、系统工作原理

真空冲洗系统核心设备为真空冲洗隔膜阀，整套系统由真空隔膜阀本体、不锈钢安装底板、真空泵组、液位传感装置、PLC 智能控制柜、真空管路组成。

调蓄池进水，液位达到设定值，控制系统关闭真空隔膜阀，真空泵启动，对存水室抽真空，依靠负压将池内水体吸入存水室，储存冲洗水头；

当调蓄池排空，系统触发真空破坏，隔膜阀瞬间开启，存水室内水体在大气压和重力作用下形成高速冲击水流，席卷廊道底部沉积物，一次性完成池底冲洗；

整套系统全自动运行，无需人员下池作业，单次冲洗强度高，可高效清除池底淤积污泥。

无锡浩润环保真空隔膜阀主体采用 304 不锈钢材质，膜片选用耐腐蚀高分子复合材料，适应市政污水、雨水复杂介质，抗泥沙磨损，密封性能稳定，满足长期间歇工况使用要求。

三、现场安装实施要点

项目进场后，浩润环保技术团队联合总包、监理开展现场勘测，核对混凝土预留孔尺寸、池体标高、管路走向，编制专项吊装与安装方案，重点实施以下工序：

基面处理与底板就位：清理存水室顶部混凝土预埋基面，对预留洞口找平，吊装真空隔膜阀配套安装底板，校准水平度，均匀紧固螺栓，做好底板密封，防止漏气；

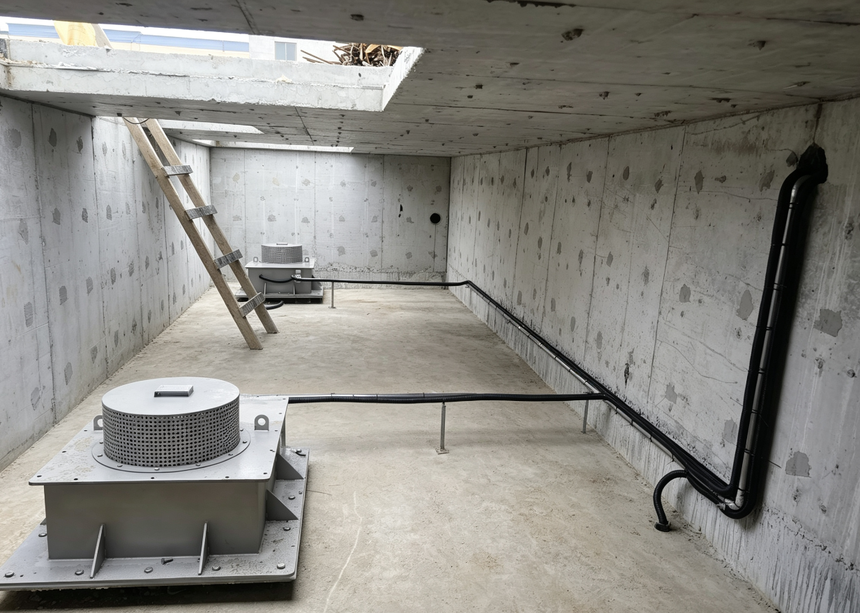

隔膜阀本体吊装就位：地下池内作业空间有限，采用小型吊具将真空隔膜阀平稳落位，对位安装底板，检查隔膜无挤压、划伤，保证隔膜密封面平整；

真空管路、传感器接线：铺设真空负压软管，管路接头全部做气密性密封；安装液位浮球传感器，接入现场 PLC 控制柜，完成信号线路敷设与防护；

气密性试验：安装完成后进行负压保压测试，检测整套真空系统密封性，排查管路、阀体、底板渗漏点，确保真空度满足设计要求；

系统联调：模拟高低液位工况，测试真空泵启停、隔膜阀启闭、真空破坏动作，验证冲洗触发逻辑，反复调试冲洗参数，保证瞬时出水冲击效果；

验收交付：完成空载、带水试运行，提交设备资料、检测记录，对运维人员开展操作培训，讲解日常巡检要点与故障排查方法。

现场难点：地下调蓄池湿度大、通风条件一般，土建预留孔存在尺寸偏差，浩润团队现场微调密封垫板，一次性通过气密性试验，保障项目节点。

四、项目应用效果

自动冲洗，减少人工下池：整套系统 PLC 全自动控制，雨季调蓄池排空后自动触发冲洗，无需人员进入池内清淤，规避有限空间作业安全风险；

冲洗效果优异：瞬时强水力冲刷，廊道底部泥沙、沉积物清除率高，保障调蓄池有效容积，避免淤泥堆积影响调蓄能力；

节能节水，运维简单：对比传统冲洗方式，耗水量、能耗大幅降低；阀体无水下转动部件，易损件少，后期维护工作量低；

稳定适配北方工况：设备在石家庄本地工况下试运行稳定，真空保压可靠，隔膜启闭响应灵敏，可适应北方雨季集中、泥沙含量偏高的雨水水质。

五、项目总结

石家庄调蓄池真空冲洗隔膜阀项目，是无锡浩润环保科技在华北地区市政雨污调蓄领域典型落地案例。项目从设备制造、现场安装、气密性检测到自控调试一站式交付，顺利完成现场安装与试运行。

真空冲洗隔膜阀技术有效解决地下调蓄池淤积难题，契合海绵城市、雨污分流治理方向。无锡浩润环保持续深耕调蓄池冲洗装备领域，可根据不同池型、廊道长度，定制真空冲洗隔膜阀成套系统，提供设备生产、现场安装调试全链条技术服务，助力各地市政水环境治理项目落地。
