柔性气动截流装置是依靠压缩空气作为动力源，通过气压变化驱动柔性主体变形实现截流/导通功能的流体控制设备，其核心驱动原理可分解为以下环节：

1. 动力输入与储能环节

装置配套外接压缩空气供气系统（包含空气压缩机、调压阀、储气腔、气动控制管路），工作时首先由供气系统向装置的密闭柔性气腔输入压缩空气，通过控制调压阀可以精准调整气腔内的稳定气压：当需要截流时，供气系统持续输入气体，气腔内气压升高并储存压力势能；当需要导通管道时，气腔通过控制电磁阀排气，腔内压力降低，压力势能释放。

2. 柔性结构变形驱动环节

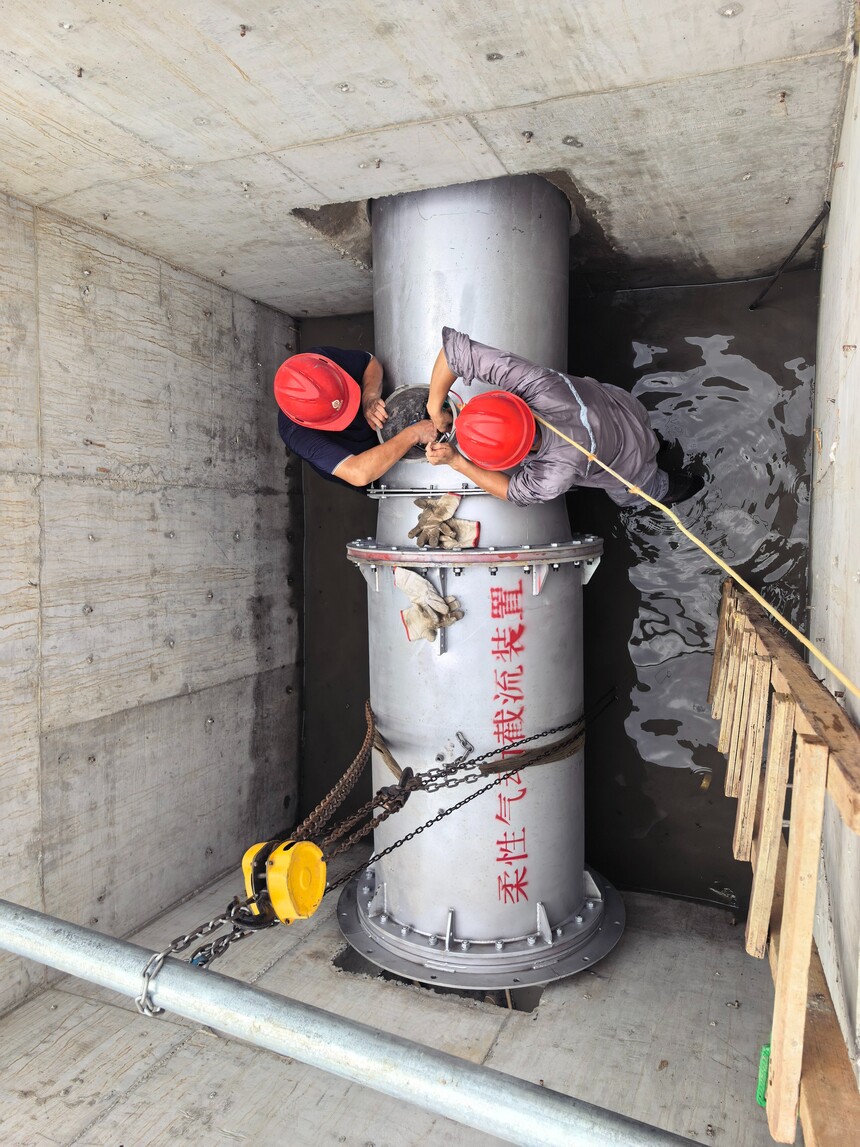

柔性气动截流装置的核心功能部件为内嵌加强纤维的密闭弹性橡胶气囊（气腔），一般整体安装在排水管道的管腔内部，气囊贴合管道内壁布置：

· 当压缩空气输入气囊后，气压大于管道内水流的外侧水压时，气压推动弹性气囊向管道中心方向膨胀延展，橡胶材质的柔性气囊随着气压升高持续膨胀，最终挤压贴合封堵整个管道过流断面，完全阻断管道内流体的流动，完成截流动作；该过程中气囊的膨胀形变完全由内外气压差驱动，气压差越大，气囊贴紧管壁封堵的密封性越强，可承受的截流水压也越高。

· 当气囊排气降压后，气囊内部压力低于外侧水压+气囊自身弹性收缩力，气囊在弹性回复力与外部水压的共同作用下收缩，最终贴合收纳在管道侧壁的预留槽内，管道过流断面完全打开，恢复管道内流体的正常导通流动。

3. 反馈控制环节

装置一般会集成压力传感器，实时监测气囊内部气压与管道内水压，当管道内水位变化导致外部水压改变时，控制系统可自动调整进气量补充气压，维持气囊内外压力差稳定，保证截流密封性，避免出现渗漏；当需要切换工作状态时，气动控制系统通过电磁阀快速切换气路通断，实现秒级的截流/导通状态切换，驱动整个装置完成功能切换。

不同于机械闸板类截流装置，该驱动原理无刚性活动传动部件，完全依靠气压差驱动柔性变形，能够适应不规则管道断面，实现全断面无间隙封堵，同时故障率更低，密封适应性更强。
