柔性气动截流井结构与组成部分  技术报价咨询：187 6152 1967 赵先生

柔性气动截流井并非单一设备，而是由‌核心截流阀体‌、‌气动驱动系统‌及‌智能控制系统‌三部分集成的自动化排水设施。其核心优势在于利用压缩空气驱动柔性橡胶膜片形变，实现无死角截流与快速切换

核心截流阀体（执行机构）

这是直接接触水流并执行开关动作的主体部分，采用“外刚内柔”的双层结构：

• ‌外部壳体‌：通常采用 ‌304或316不锈钢‌ 制成，耐腐蚀、耐高温，作为支撑骨架并与管道法兰连接 。

• ‌柔性隔膜囊（橡胶内管）‌：由特种合成橡胶（如丁晴橡胶、三元乙丙橡胶）经特殊工艺制作，内含增强帘布层以提升耐压性 。

• ‌密封气腔‌：位于不锈钢外筒与橡胶内管之间形成的密闭空间，通过进气口与气源连通 。

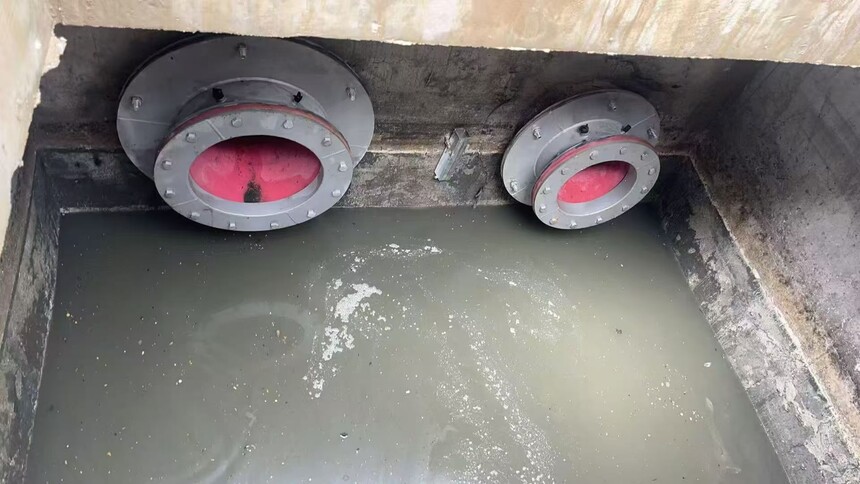

• ‌连接组件‌：两端设有法兰连接盘、卡装块及多道密封圈（如密封圈一、二），支持插入式安装，不改变原有管道结构 。‌‌

 气动驱动系统（动力源）

提供驱动柔性膜片形变所需的压缩空气：

• ‌气站/空压机‌：提供稳定气源，常用静音型空压机以减少扰民 。

• ‌储气罐与调压阀‌：储存压缩空气并调节输出压力，外接控制气压通常控制在 ‌0.1MPa以下‌，内部充气关闭压力可达 ‌0.3~0.6MPa‌ 。

• ‌电磁阀组‌：接收控制信号，精准控制气路的充气和排气，实现阀门的开启与关闭

智能控制系统（大脑）

负责监测环境参数并自动决策阀门状态：

• ‌感知单元‌：包括 ‌液位计‌（监测井下水位）、‌雨量计‌（监测降雨强度）、压力传感器等 。

• ‌控制单元‌：集成 ‌PLC控制柜‌ 或智能云平台，支持本地自动、远程操控及手动应急三种模式 。

• ‌辅助监测‌：部分配置摄像头及SCADA系统接口，实现无人值守与远程数据上传 。‌‌

•

• 工作原理简述

• ‌截流状态‌：向密封气腔充入压缩空气，气压迫使橡胶内管向内缩紧、贴合，封闭流通通道，阻断污水流动 。

• ‌行洪状态‌：释放气腔气体，橡胶内管依靠自身弹性恢复圆筒形态，通道完全打开，水流顺畅通过且无死角 。‌‌

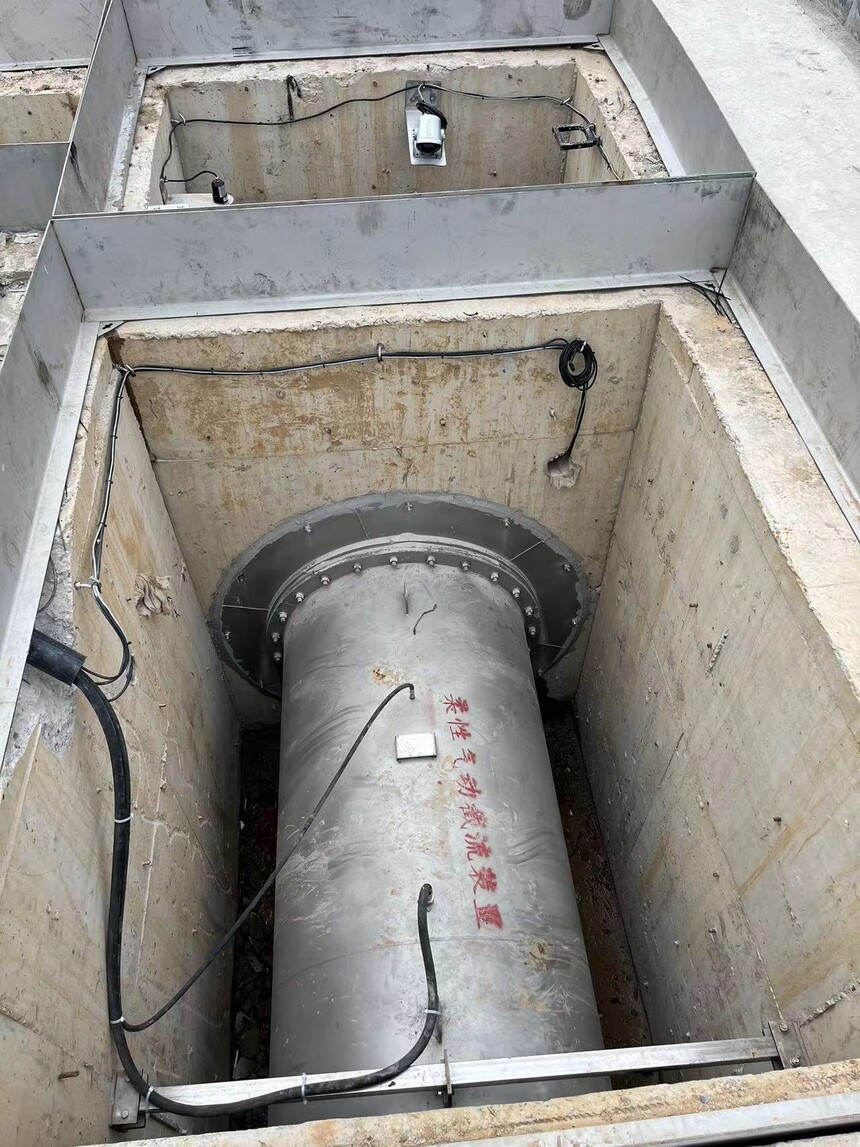

• 柔性气动截流装置之气动分流井雨污分流，是一款集科技与环保于一体的排水系统截流装置。它由橡胶套筒和外部不锈钢304材质筒体组合而成，结构简单，控制方便，让您轻松应对老城区雨污分流的难题。这款产品的最大亮点在于其橡胶套筒的耐老化使用寿命长。在恶劣的天气条件下，橡胶套筒依然能够保持稳定的性能，为您的排水系统提供长期的保障。同时，通过压缩空气，您可以轻松实现对截流装置的控制开/关状态和运行速度，让排水系统运行更加顺畅。

•
