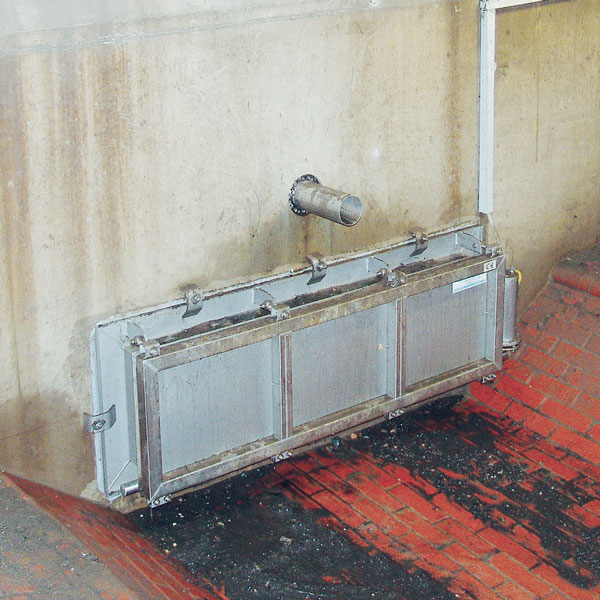

门式冲洗堰门结构特征门式冲洗堰门主要由启闭装置、启闭机架、启闭丝杆、丝杆套管、门体、止水夹板等部件组成。 1、主要结构 ⑴止水夹板采用钢板作侧板，上部与底部用钢管作支撑。侧板内侧经车床精加工。 ⑵门体由钢板制作，上部中心和下部分别用铰支型式与丝杆和基座连接。 ⑶密封采用优选橡胶板，用压条与门体固定在底边和两侧边上，确保门体旋转时不漏水。 ⑷丝杆采用圆钢制成，其螺纹采用梯形螺纹，其精度达到7e级标准，保证了与螺母的配合密切，有足够的强度和刚度，安全系数不小于5。 ⑸启闭装置采用电动头，该装置噪音低，运行稳定，使用寿命长。
